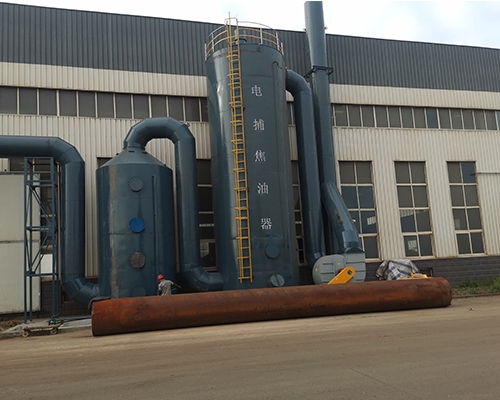

蜂窝式电捕焦油器是在吸收国外先进技术，综合国内用户要求而设计的产品。该装置除焦油效率高(>95％)、操作方便、运行稳定可靠、使用维护方便，运行费用低，属国内领先水平。

　　蜂窝式电捕焦油器是一种碳素化工除尘装置，用于回收煤气和焦炉煤气中的焦油，同时除尘、水雾等杂质，达到物料回收与气体净化的双重效果。

　　蜂窝式电捕焦油器主体结构如下：

　　1、主体

　　主要有箱体、两层气流均布板、电晕极、收尘极、阴极吊挂、电动沥清蝶阀、积油仓、沥青排污阀、瓷瓶保温箱等。

　　1)气流均布

　　为了确保烟气在电场的均匀分布，减少涡流，提高收尘效率，在电场入口采用二层气流均布装置，保证电场内的气流分布的均匀性。

　　2)电晕极

　　我Y钢做电晕线，其特点为电晕极起晕电压低，电晕电流大，避免耐腐蚀及减少断线的可能性， 机械强度高，能保证极线之间准确性，采用调节螺栓，使电晕线变为可调结构，使电晕线松紧适当，检修维护非常方便。

　　3)收尘极

　　采用极板间距为250mm、起晕电压低，放电性能好、这是当前世界上通常采用的技术措施。选用茄型极板，其宽度为818mm,每个通道之间采取准确的定位措施，保证了同级之间的间距误差控制在±2mm，从而达到同极间距的度。

　　4)阴极吊挂装置

　　阴极框架通过阴极大梁来固定，然后用吊杆挂在主梁上，在其上面有瓷套管，为了达到确保绝缘。瓷套管必须不沾有粉尘和焦油，本设备在设计中允分考虑了这点，使其烟气不通过瓷套管，从而给设备造成正常的运转创造了更佳条件。

　　5)箱体

　　由主箱体、积油仓、进风口、出风口、检查门、排污阀、扶梯平台组成。

　　主箱体采用整体结构，由壁板、筋板等组成。箱体保温采用6=50mm岩棉及彩板。箱体侧面设有检修平台，满足正常检修及巡视需要，在积油仓下部设有排油管，使收集的焦油顺利收集。

　　2、原理

　　焦油烟气经管道首先进入喷淋冷却装置，对烟气进行冷却和调质处理，然后通过电捕焦油器进行捕集净化。净化后的烟气经由风机排入烟囱。同时系统中设有旁通烟道，以便设备检修时保证正常生产。在电捕焦油器下部设有灭火装置以防着火和进行自动灭火。并有对极板的清洗功能。

　　蜂巢式电捕焦油器安装位置：

　　1、进、出气开关完全关闭，并安装盲板。

　　2、打开保险开关，下焦油氨排放开关，所有连接管阀和人孔都打开，其它开关关闭。

　　3、整流器输出端和晕极应该接地。装置及保护屏的接地电阻不大于4ω；

　　4、向密封罐中注入满水；

　　5、检查蜂巢电捕集器，清除设备胎腔内杂物。

　　6、电晕电极不接触沉淀电极。

　　7、绝缘子表面无裂纹、脱落。

　　蜂窝式电捕焦器结构及优点

　　蜂窝结构和管道结构一样，是把通道的截面由圆变为正六边形。邻接六边形共享一条边，也就是中间有六个正六边形。蜂巢面板采用2~3毫米钢板，可以满足工艺和机械强度的要求。蜂巢式电捕器具有结构紧凑合理、不需要电力场空穴、有效空间利用率高、重量轻、耗钢量少、捕集性能好等优点。

　　蜂窝式电捕焦油器是焦化厂和炭化厂的除尘设备，也用于化肥、城市燃气、冶金、建材、陶瓷等多种场合净化，起到捕集粗煤气中焦油的作用。

　　三种电捕焦油器的结构比较

　　（1）同心圆电捕焦油器。它由数个不同直径的钢板圆筒组成，以同一垂直轴为圆心，并以同一间距套在一起而组成沉淀极。由于电晕极之间的同性相斥．会使电场出现空位小空洞，即场强洞穴。易造成气体在洞穴中短路流失，降低捕集效果，同时，同心圆电捕焦油器的制造精度要求高、安装调试极为严格，在制造、安装和运输中较易使同心度、水平度和垂直度产生变化，均会造成阴阳极之间或其它部件间产生放电现象，难以达到要求的电压，直接影响焦油的捕集效率，还易使电瓷瓶击穿毁坏。因场强的电压变化值为400V/mm，所以，阴阳极间即使出现1mm的偏差，其场强电压的变化值可高达400V。同心圆电捕焦油器具有流通面积大、气体流速低和耗钢材少等优点。

　　（2）管式电捕焦油器。由于钢管与电晕线单独组成电场，其场强电压取 决于钢管的半径，其值为400R。由于管式电捕焦油器在每个管截面内形成等极间距电场，而管与管之间则是空位，由管板盲区堵住这些空穴，这就降低了圆筒内有效空间的利用率，减少了净化通道的截面积。这种型式的电捕焦油器的钢材耗量较大，但由于具有制造容易、等极间距电场、材料易得和安装调试比较方便等优点.广泛应用于大中型气体净化厂。

　　（3）蜂窝式电捕焦油器。蜂窝式与管式的结构相同，是将通道截面由圆形改为正六边形。两个相邻正六边形共用一条边，即靠中间的正六边形的六条边均被包围它的六个正六边形所共用。用2～3mm的钢板制成的蜂窝板即可满足工艺和机械强度的要求。由于蜂窝式电捕焦油器具有结构紧凑合理、没有电场空穴、有效空间利用率高、重量轻、耗钢材少和捕集特性好等优点,但存在制造难度大．在运输安装过程中易产生误差等缺点。随着设备制造工艺水平的提高，蜂窝式电捕焦油器的优点会越来越受到人们的重视，必将逐步取代同心圆式和管式电捕焦油器。

　　电捕焦油器设备中焦油的含量含量高的危害：

　　1.构成后续工艺洗刷功率下降，影响煤气质量，电捕焦油除尘器致使各洗液的含油量，热换器阻塞，下降煤气净化的效果。

　　2.阻塞脱硫塔内填料，不但脱硫功率下降，也要不断替换塔内填料以及脱硫喷液喷洒控件，致使后续设备保护本钱添加电捕焦油器不只可以后序工序对煤气质量的要求，行进产品的回收率，而且可以明显操作的环境。

　　3.焦化和煤气生产厂均采用电捕焦油器捕集煤气中的焦油雾滴。电捕焦油器前煤气中焦油含量一般在4500 mg/m3左右，净化后煤气中的焦油可到达50 mg/m3,除焦油功率在98以上，但进入电捕焦油器煤气的温度和流量等要素，直接影响到蜂窝式电捕焦油器捕集焦油的功率也会影响到后续工艺对煤气的净化程度。因为后续工艺对煤气中焦油含量的严格要求操控煤气中焦油含量在生产中尤为重要。
